CNC vertikalna mašina za brušenje pužnih zupčanika

Idealan je za preciznu završnu obradu cilindričnih i spiralnih zupčanika izrađenih od metalnih materijala visoke tvrdoće, uključujući kaljeni čelik i legure otporne na visoke temperature. Tačnost GB4, hrapavost površine ≤ Ra0.8.

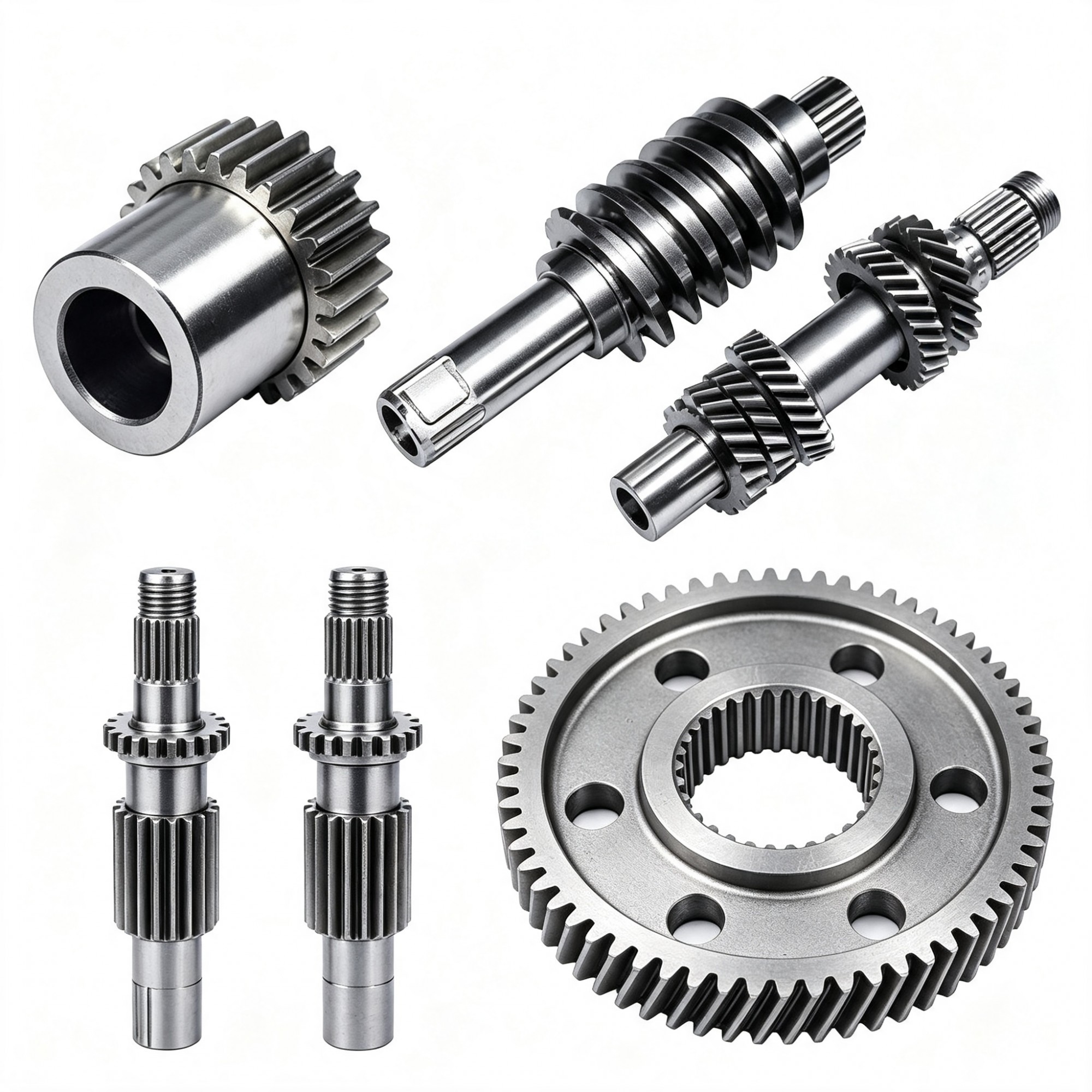

产品应用特写图

istraga

Tehnički karakteri

CNC vertikalni pužni zupčanik brusilica Široko se koristi za kontinuiranu, serijsku i specijaliziranu proizvodnju cilindričnih zupčanika sa ravnim i spiralnim uglom u industrijama kao što su automobilska industrija, izrada kalupa i alata, željeznički transport, precizna instrumentacija i zrakoplovstvo.

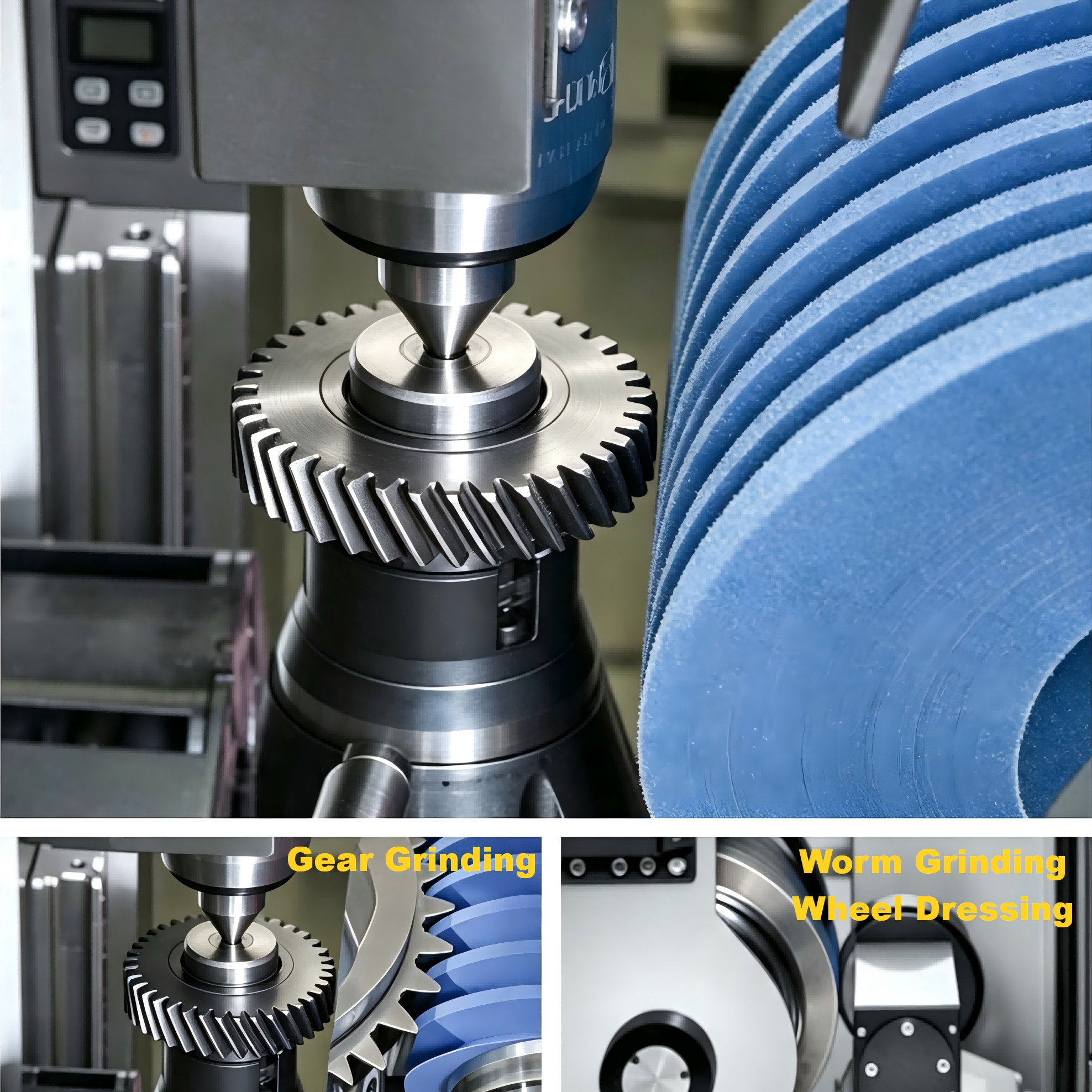

产品细节图(英文)

glavne karakteristike

1. Visokoprecizna obrada

Koristi metodu generirajućeg brušenja za postizanje tačnosti profila zuba, ugla spirale i koraka do klase 4 prema nacionalnim standardima (ekvivalent GB/T).

2. Samooptimizirajući brusni točak

Opremljen je automatskim sistemom za obradu i kompenzaciju koji ispravlja habanje kotača u realnom vremenu, produžavajući vijek trajanja kotača i osiguravajući konzistentan kvalitet obrade.

3. Visokoefikasna serijska proizvodnja

Koristi kontinuirani proces brušenja koji skraćuje vrijeme ciklusa, što ga čini idealnim za proizvodnju velikih količina zupčanika diskovnog i osovinskog tipa.

4. Svestrana prilagodljivost parametara

Podržava podesivi modul, ugao spirale i kompatibilnost materijala, s jednostavnom zamjenom kotača za proširenje raspona obradivih radnih komada.

5. Inteligentna automatizacija

Posjeduje potpuno automatiziranu kontrolu procesa koja obuhvata utovar/istovar, podešavanje alata, brušenje i obradu, s CNC višeosnim povezanim programiranjem koje minimizira ručnu intervenciju.

6. Osnovne tehnološke inovacije

Integrira tehnologiju direktnog pogona s dva vretena, automatsko centriranje razmaka između zuba, raspodjelu dodataka i modifikaciju profila zuba u tri dijela, što sve poboljšava radnu stabilnost i preciznost.

performanse

stavka	specifikacija	jedinica	YHYMK7232
Parametri obratka	modul	mm	0.5-6
	Maks. broj zuba	-	320
	Maks. prečnik vrha	mm	320 *
	Maks. širina lica	mm	260
	Raspon ugla spirale	-	± 45 °
Dimenzije brusnog kotača	Vanjski promjer × Dužina	mm	275 × 160
Parametri vretena	Oznaka vretena	jedinica	brzina
	Vreteno za brušenje	min	12,000
	Vreteno radnog komada	min	2,000
Ocena tačnosti	Tačnost obrade zupčanika	-	Klasa 4 (prema GB/T 10095-2008)
Ukupna snaga mašine	-	kW	50
Power Supply	380 V ±10%, 50 Hz, trofazni AC	-	-
Nivo buke	75 dB (na 1 m od mašine)	-	-

Model	Max. prečnik obrade	Raspon modula	Maks. širina lica	Nosivost radnog stola (kg)
YHYMK7216	Φ160	0.5-4	160	30
YHYMK7232	Φ320	0.5-6	260	80
YHYMK7250	Φ500	1-8	300	150
